產品介紹

多功能儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，多功能電力儀表廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，有可實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU協議。適用于配電柜、智能樓宇。

特性

測量:三相電壓、電流、有功功率、無功功率、功率因數、電網頻率、有功電能、無功電能

計量:正反向有功電能，感性容性無功電能

顯示:三排LED數碼管顯示，可視度高

通訊:RS485通訊，MODBUS-RTU協議

輸出:2路電能脈沖輸出(脈沖常數10000imp/kwh)

擴展:可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比

配選:可附加模擬量4-20mA變送輸出，開關量輸入、開關量輸出，上下限越限報警功能

用途:適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理

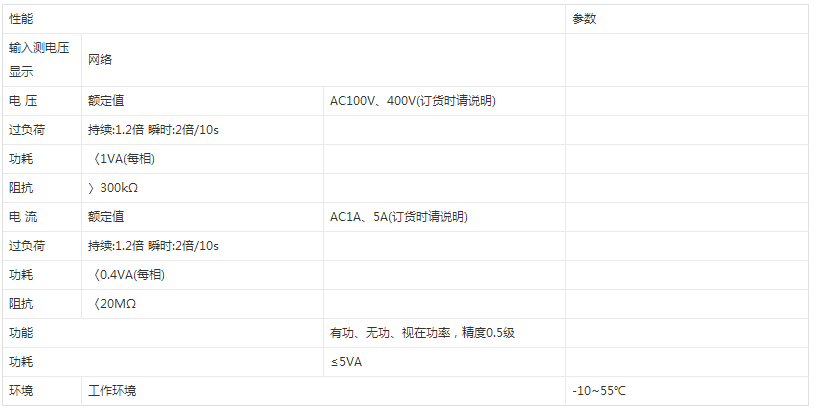

功能特點

具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完工控計算機的組網通信。

安裝方法

1).在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。

2).取出儀表，松開定位螺絲，取下固定夾。

3).將儀表安裝插入配電柜的儀表孔中。

4).插入儀表的固定夾，固定定位螺絲。

注:L-N為輔助電源 請按儀表外殼接線圖正確接線!

輔助電源

多功能電力儀表具備通用的(AC/DC)開關電源輸入接口，若不作特殊聲明，提供的是220V(AC/DC)或110V(AC/DC)電源接口的標準產品，儀表極限的工作電源電壓為AC/DC:80-270V，請保證所提供的電源適用于該系列產品，以上防止損壞產品。

A. 采用交流電源建議在火線一側安裝1A的保險絲。

B. 對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。折疊輸入信號產品采用了每個測量通道單獨采集的計算方式，保證了使用時完全一致、對稱，其具有多種接線方式，適用于不同的負載形式。

說明:

A。 電壓輸入:輸入電壓應不高于產品的額定輸入電壓(100V或400V)，否則應考慮使用PT，在電壓輸入端須安裝1A 保險絲。

B.電流輸入:標準額定輸入電流為5A,大于5A的情況應使用外部CT。如果使用的CT上連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一次回路或者短接二次回路。建議使用接線排，不要直接接CT，以便于拆裝。

C。要確保輸入電壓、電流相對應，相序一致，方向一致;否則會出現數值和符號錯誤!!(功率和電能)

D。 儀表輸入網絡的配置根據系統的CT個數決定，在2個CT的情況下，選擇三相三線兩元件方式;在3個CT的情況下，選擇三相四線三元件方式。儀表接線、儀表編程中設置的輸入網絡NET應該同所測量的負載的接線方式一致，不然會導致儀表測量的電壓或功率不正確。其中在三相三線中，電壓測量和顯示的為線電壓;而在三相四線中，電壓測量顯示的為相電壓。
